Seven segment merupakan LED yang disusun membentuk angka 8. seperti gambar 1 dibawah. Disebut seven segment karena memiliki 7 bagian yaitu a-g. Kombinasi dari 7 bagian ini dapat membentuk angka 0-9. Namun dalam sebuah seven segment biasanya ditambahkan 1 LED lagi yang berfungsi sebagai tanda (.) /titik sehingga dalam sebuah seven segment terdapat 8 LED.

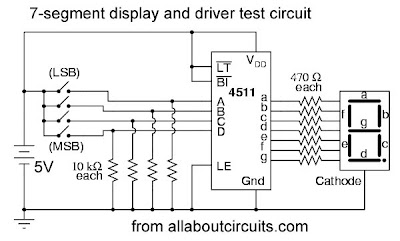

Seven segment biasanya digunakan untuk menampilkan angka pada jam digital, digital multimeter, dan peralatan elektronik lainnya yang menampilkan angka. Untuk menjalankan 7 segmnet jenis common katoda maka digunakan ic 4511 seperti tampak pada gambar berikut:
